產品介紹

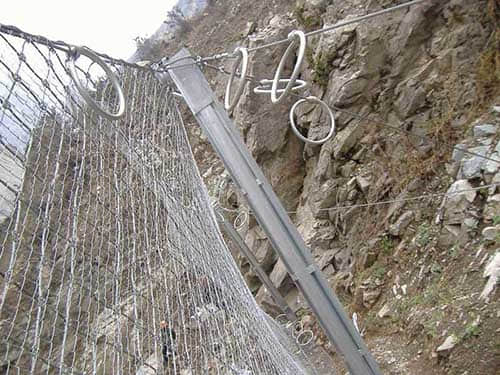

被動防護網由鋼絲繩網或環形網（需攔截小塊落石時附加一層鐵絲格柵），固定系統（錨桿、攔錨繩
、基座和支撐繩）、減壓環和鋼柱四個主要部分構成。鋼柱和鋼絲繩網連接組合構成一個整體，對所防護的區域形成面防護，從而阻止崩塌巖石土體的下墜常用被動網構成
| 型號 | 網型 | 上/下支撐繩（每跨平均減壓環數） | 上拉錨繩 | 側拉錨繩 | 下拉及中間加固拉錨繩 | 縫合繩 |
| RX-025 | DO/08/250 | Ø12雙繩，每跨各1個減壓環（3） |
Ø16單繩 ，“1”字形布置，每根1個減壓環 |
Ø12單繩 | Ø12單繩 | 8 |
| RX-050 | DO/08/200 |
Ø16雙繩 ，每跨各1個減壓環（6） |
Ø14單繩 ，“人”字形布置 ，每根1個減壓環 |
Ø16單繩 | Ø16單繩 | 8 |
| RX-075 | DO/08/150 | Ø18雙繩，每跨每根各1/2個減壓環（10） |
Ø16單繩 ，“人”字形布置 ，每根2個減壓環 |
Ø18單繩 | Ø18單繩 | 8 |
| RXI-025 | R5/3/300 | Ø18單繩 | Ø16單繩 | Ø16雙繩 | Ø16單繩 | 8 |
| RXI-050 | R7/3/300 | Ø22單繩 | Ø18單繩 | Ø18雙繩 | Ø18單繩 | 8 |
| RXI-075 | R7/3/300 |
Ø16雙繩 ，每跨每根各1個減壓環（6） |
Ø14單繩 ，“人”字形布置，每根1個減壓環 |
Ø14雙繩 | Ø14單繩 | 8 |
| RXI-100 | R9/3/300 |
Ø18雙繩 ，每跨每根各1個減壓環（6） |
Ø16單繩 ，“人”字形布置，每根1個減壓環 |
Ø16雙繩 | Ø16單繩 | 12 |
| RXI-150 | R12/3/300 |
Ø22雙繩 ，每跨每根各1個減壓環（6） |
Ø18單繩 ，“人”字形布置，每根1個減壓環 |
Ø18雙繩 | Ø18單繩 | 12 |
| RXI-200 | R19/3/300 |
Ø22雙繩 ，每跨每根各1/2個減壓環（8） |
Ø18單繩 ，“人”字形布置，每根1個減壓環 |
Ø18雙繩 | Ø18單繩 | 14 |
| AX-015 | DO/08/250 |
Ø12雙繩 ，每跨各1個減壓環（2） |
Ø16雙繩 | Ø12單繩 | 8 | |
| AX-030 | DO/08/200 |
Ø16雙繩 ，每跨每根各1個減壓環（4） |
Ø16雙繩或Ø20單繩 | Ø16單繩 | 8 | |
| AXI-015 | R5/3/300 | Ø18雙繩 | Ø18雙繩 | Ø18單繩 | 8 | |
| AXI-030 | R7/3/300 | Ø16雙繩，每跨每根各1個減壓環（4） | Ø16雙繩或Ø20單繩 | Ø16單繩 | 8 | |
| CX-030 | DO/08/200 |
Ø16雙繩 ，每跨每根各1個減壓環（3） |
Ø16單繩 ，“1”字形布置，每根1個減壓環 |
Ø16雙繩 | Ø16單繩 | 8 |
| CX-050 | DO/08/150 |
Ø16雙繩 ，每跨各1個減壓環 |
Ø16單繩 ，“1”字形布置，每根1個減壓環 |
Ø18雙繩 | Ø18單繩 | 8 |
| CXI-030 | R7/3/300 | Ø18雙繩 |
Ø16單繩 ，“1”字形布置 ，每根1個減壓環 |
Ø16雙繩 | Ø16單繩 | 8 |
| CXI-050 | R7/3/300 | Ø16雙繩，每跨各1個減壓環 |
Ø16單繩 ，“1”字形布置 ，每根1個減壓環 |
Ø16雙繩 | Ø16單繩 | 8 |
|
注1：除上訴構成外，均含鋼柱（系統高度為3/4/5/6/7m時 ，分別為16/18/20/20b/22b號工字鋼加工而成和拉錨錨桿（側拉錨桿一般為2Øx2.5或2Ø16x3鋼絲繩錨桿 ，其余為2Ø16x2鋼絲繩錨桿）。 |
||||||
|
注2：是否帶鋼絲格柵根據需攔截落石尺寸設計確定 。 |
||||||
|
注3：要求帶減壓環的 ，Ø12-Ø14鋼絲繩帶GS--8000減壓環，Ø16--Ø18鋼絲繩帶GS--8001減壓環 ，Ø20--Ø22鋼絲繩帶GS--8002減壓環 ，其能量吸收能力分別不應小于30/50/130KJ,啟動荷載應介于與其相連的鋼絲繩*小破斷拉力的20%--50% ，若改變減壓環性能參數，則應改變其配置數量 。 |
||||||
|
注4：減壓環在變形并吸收能量的過程中 ，其殘余環段應維持似圓形狀，該環段的管體不應發生扁曲 、扭曲 、折皺或破裂現象。 |
||||||

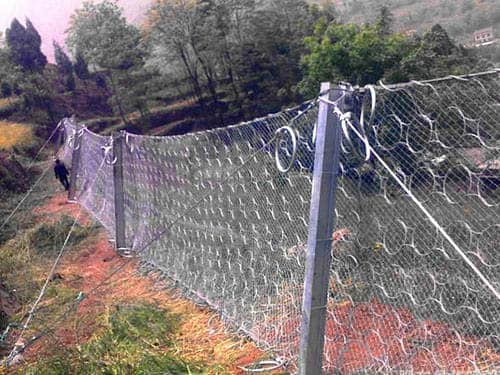

.jpg)
產品技術執行標準
(主動被動)安全防護網TB /T 3089- 2004
被動網高及鋼繩錨桿長度/抗拔力（kN）選用建議
|
錨桿名稱 |
鋼繩錨桿長度/抗拔力（kN） |
|||||
|
b=2 |
b=3 |
b=4 |
b=5 |
b=6 |
b=7 |
|
|
上拉錨桿 |
1.5/40 |
1.5/40 |
2/50 |
5/50 |
2.5/60 |
2.5/60 |
|
側拉錨桿 |
2/50 |
2/50 |
2.5/60 |
2.5/60 |
3/80 |
3/80 |
|
下拉錨桿 |
1.5/40 |
1.5/40 |
2/50 |
5/50 |
2.5/60 |
2.5/60 |
|
中間加固錨桿 |
1.5/40 |
1.5/40 |
2/50 |
5/50 |
2.5/60 |
2.5/60 |
|
注：b為被動網高 ，單位為m 。
|
||||||
